凯发平台2023年6月23日电（通讯员 李雨清）近日👨🏽‍💼🫲🏻，凯发平台李俊华教授团队在CO催化氧化反应中的氧逆溢流研究方面取得新进展🕎，揭示了由CO吸附引发的氧逆溢流界面化学过程🎥🛞。研究成果有助于设计合成新型热🔓、光、电催化材料✨，用于环境治理与新能源领域⚽️✊。

氧物种的溢流过程在氧化还原反应中至关重要🌠，但与氢溢流相比🥭，氧溢流的机制尚不清晰🧞‍♂️。该项研究针对尾气中的低浓度CO污染物，探究了Pt/TiO₂催化剂氧化CO的反应过程。研究结果显示，将Sn掺杂到载体TiO₂后激活了低温（<100°C）下Pt/TiO₂催化剂中的氧逆溢流过程，显著提升了Pt/TiO₂催化剂的CO氧化活性。结合近常压X射线光电子能谱技术（XPS）、原位拉曼/红外光谱和从头算分子动力学模拟👨🏻‍🚒，揭示了氧逆溢流过程是由CO在Pt²⁺位点的吸附引发的Sn-O-Ti键断裂，随后O迁移至活性位点导致Pt⁴⁺的生成💇🏽‍♀️。

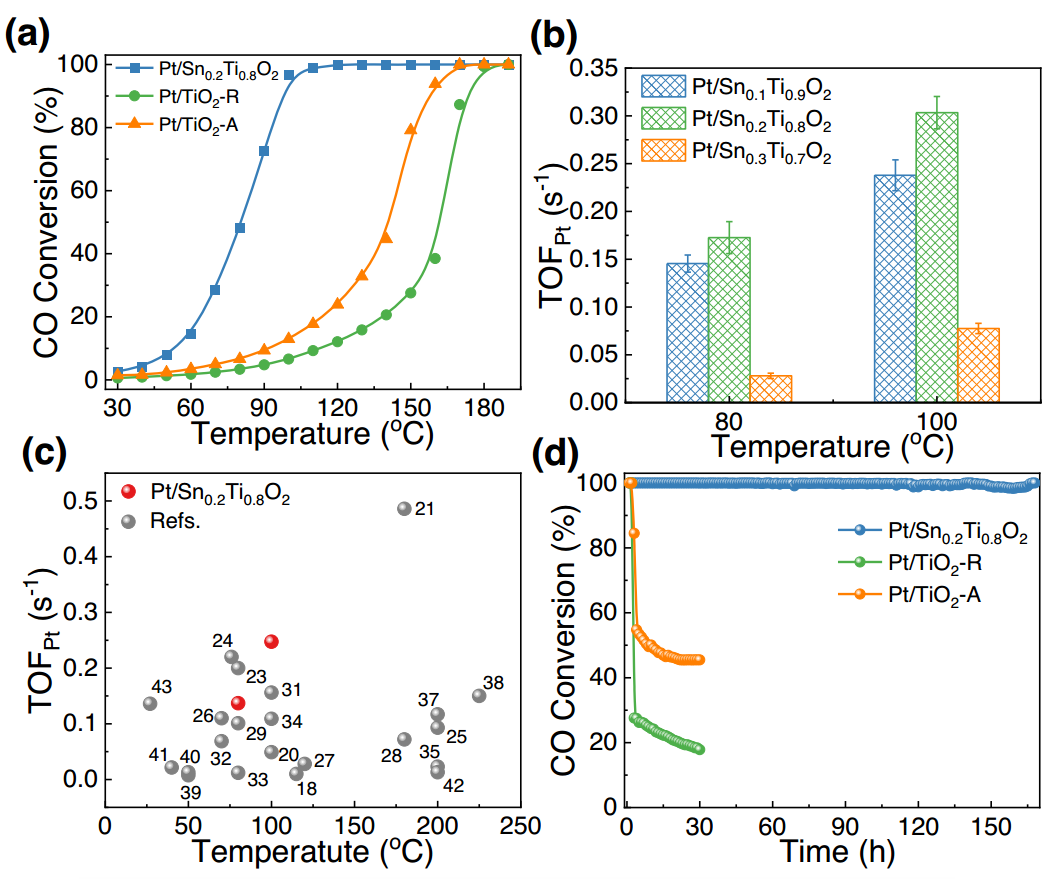

图1 CO氧化活性和稳定性测试

活性测试结果显示👩‍👩‍👦‍👦，在相同Pt负载下，Pt/Sn_0.2Ti_0.8O₂的CO氧化活性最好🤏🏻，表明Sn掺杂对促进CO低温氧化起着重要作用👆🏽，且Sn的最佳掺杂量为0.2🔣。此外Pt/Sn_0.2Ti_0.8O₂还具有优异的抗硫能力和耐水性。

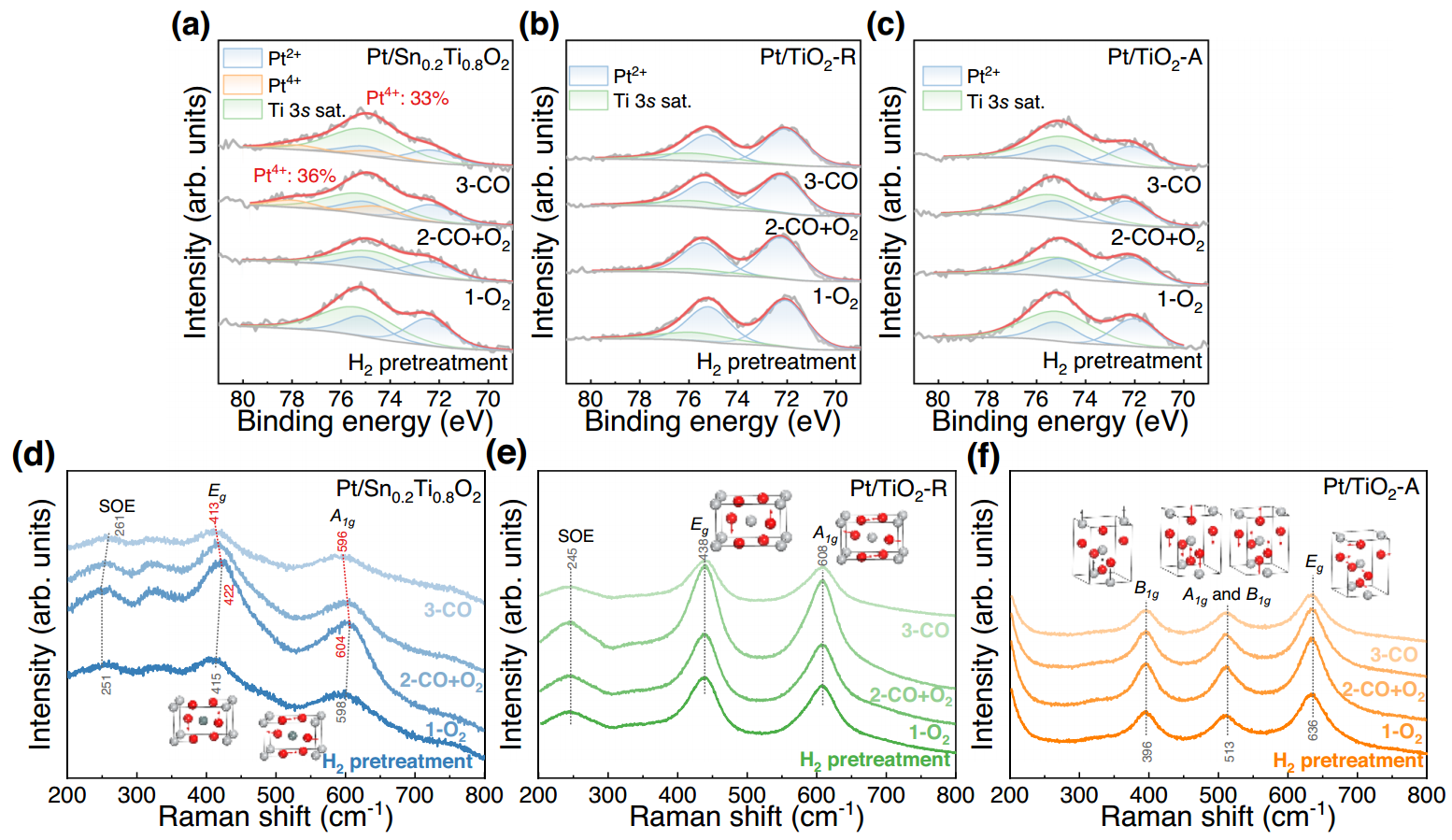

图2 Pt/Sn_0.2Ti_0.8O₂、Pt/TiO₂-R和Pt/TiO₂-A的原位NAP-XPS和原位拉曼光谱

在整个原位NAP-XPS研究中，没有检测到金属Pt物种的峰🐋。经H₂预处理后👨🏻‍🦼‍➡️，均只观察到Pt²⁺👀，进一步O₂处理后，未观察到Pt⁴⁺。然而，Pt/Sn_0.2Ti_0.8O₂引入CO + O₂会生成Pt⁴⁺物种💂🏽，且Pt⁴⁺仅在通入CO时存在🧗🏼。Pt/TiO₂-R和Pt/TiO₂-A催化剂不存在上述现象。此外，Pt/Sn_0.2Ti_0.8O₂表面Pt²⁺氧化为Pt⁴⁺和CO氧化同时发生，表明晶格氧先转移到Pt位点上🈯️，然后再将CO氧化为CO₂，即发生了氧逆溢流现象👾。原位拉曼光谱中的所有峰均为Ti-O的振动🐫，其中只有Pt/Sn_0.2Ti_0.8O₂催化剂在的原位拉曼光谱峰发生了偏移🖖🏻，表明载体中的O配位环境发生改变，侧面证明了氧逆溢流的发生🧑🏼‍🦲。

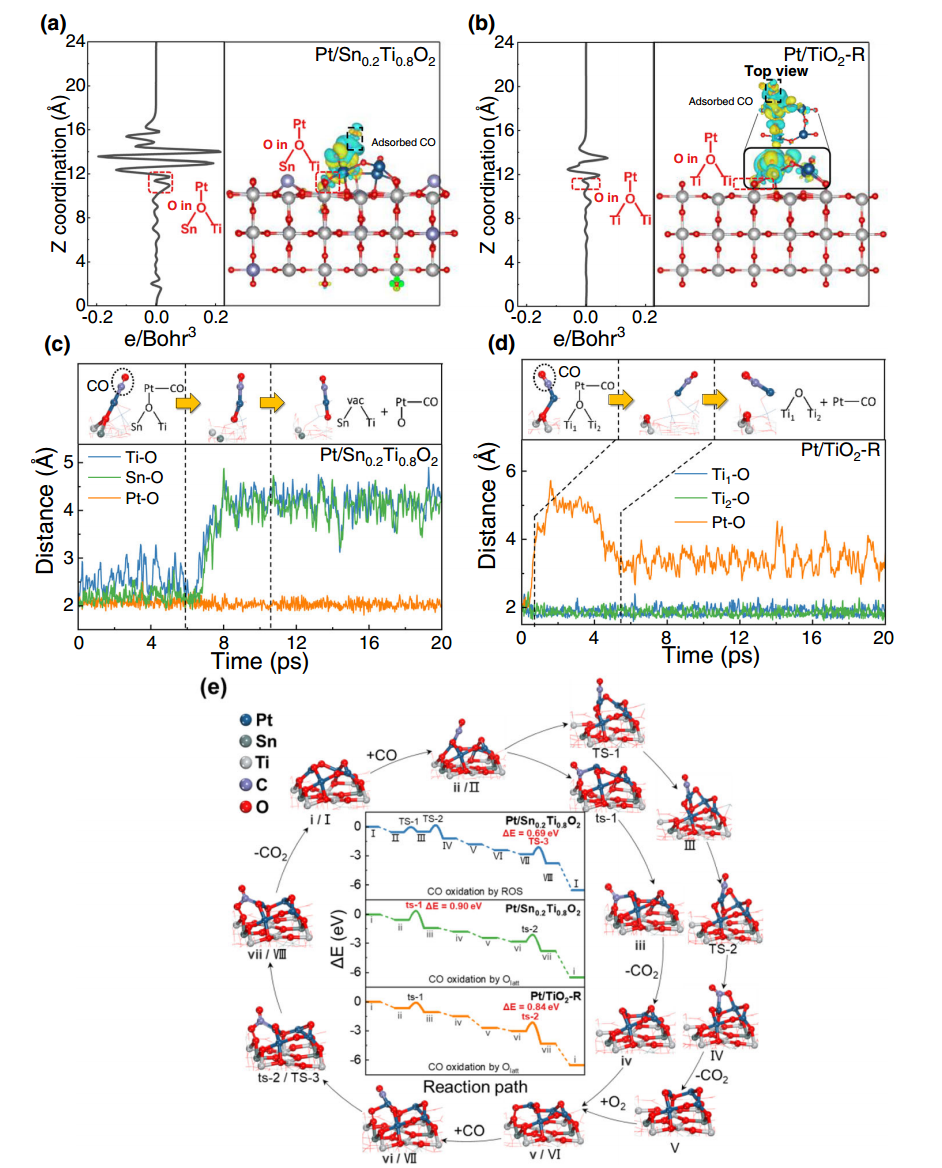

图3 Pt/Sn_0.2Ti_0.8O₂和Pt/TiO₂-R上CO氧化的DFT模拟

采用密度泛函理论（DFT）模拟研究了Pt/Sn_0.2Ti_0.8O₂和Pt/TiO₂-R吸附CO后的电荷密度变化。Pt/Sn_0.2Ti_0.8O₂催化剂吸附CO后Sn-O-Ti中O的电荷密度增加🧑🏼‍🔬，促使了氧逆溢流的发生🪓，参比样品Pt/TiO₂-R催化剂则无上述现象。此外，从头算分子动力学模拟结果也直观地观测到了氧逆溢流过程。

该项研究成果以“Sn掺杂Pt/TiO₂催化剂低温CO氧化反应中由CO吸附触发的氧逆溢流作用”（Reverse Oxygen Spillover Triggered by CO Adsorption on Sn-doped Pt/TiO₂ for Low-Temperature CO Oxidation）为题在线发表在Nature子刊Nature Communication上。论文第一作者为凯发平台陈建军副研究员🆓，论文共同第一作者和共同通讯作者为西南交通大学熊尚超助理教授（凯发平台2021届博士毕业生）👳🏻‍♂️，论文通讯作者为凯发平台李俊华教授🪥。该研究获国家重点研发计划、国家自然科学基金等项目资助。

论文链接：https://www.nature.com/articles/s41467-023-39226-6
